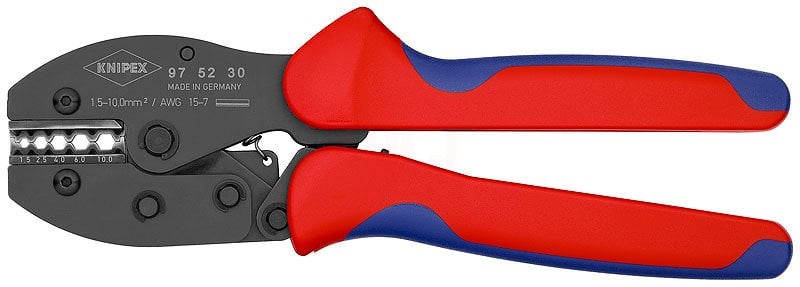

Knipex 97 52 30 PABUÇ SIKMA PENSİ 220 MM - KNI975230
KNIPEX PreciForce Sıkma Pense
Hassas kalıplar ve kilitlenebilir cırcır mekanizması sayesinde sürekli yüksek sıkma kalitesi sağlar. Fabrika ayarlı sıkma basıncı ve verimli kaldıraç sistemi ile yüksek kuvvet elde edilir. Hafif, kompakt tasarımı ve ergonomik çok bileşenli sapları ile kontrollü kullanım sunar.
| Özellik | Detay |
|---|---|
| Ürün Kodu | 97 52 30 |
| EAN | 4003773051855 |
| Başlık | Cilalı |
| Kollar / Saplar | Çok bileşenli tutacaklar |
| Toplam Uzunluk | 220 mm |
| Ölçüler | 220 x 70 x 31 mm |
| Ağırlık | 477 g |
| Uygulama | DIN 46267 uyarınca izolesiz preslemeli konektör |
| Kapasite | 1,5 — 10,0 mm² |
| Yuva Sayısı | 5 |
| AWG | 16 — 8 |
| ROHS | Uygulanamaz |
